DLOUHOTOČNÉ AUTOMATY
Stroje švýcarského typu / Swiss type lathe

JSL-20A

3 lineární osy + C - osa na vřetenu
Jednoduchý jedno-vřetenový stroj
Řídicí systém Fanuc Oi - TB
Motory poháněných os Fanuc
Max. průměr obrábění 20mm
Bez vodícího pouzdra, zůstávají zbytky tyčí už od 50mm
Poháněné jednotky - radiální
C - osa na vřetenu

JSL-20A_kin

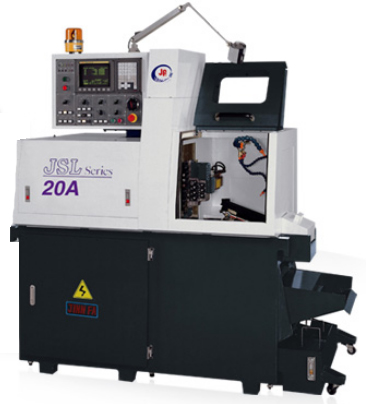

JSL-20A_str

Technické parametry

Max. průměr obráběného materiálu………………………………………… 20mm
Průměr vrtání vřetene……………………………………………………………… 29mm
Počet os…………………………………………………………………………………… 3+1
Řídicí systém dvoukanálový.……………………………………………………. Fanuc 0i-TB
Max. otáčky vřeten…………………………………………………………………… 8000 ot/min
Rychloposuv……………………………………………………………………………… 24 m/min
Výkon hlavního vřetene…………………………………………………………… 3,7KW
Rozměry soustružnických nožů……………………………………………….. 12x12mm
Max. délka obrábění s pevným vod. pouzdrem…..…..…………….. 200mm
Max. délka obrábění s rotačním vod. pouzdrem…………………….. 150mm
Max. délka obrábění bez vod. pouzdra……………………………………. 45mm
Zbytek tyče bez vod. pouzdra…………………………………………………. od 50mm
Napětí……………………………………………………………………………………….. 3x400V -50Hz
Příkon……………………………………………………………………………………….. 10KVA
Rozměry stroje………………………………………………………………………….. 2015x1040x2210
Váha stroje………………………………………………………………………………… 1800kg
