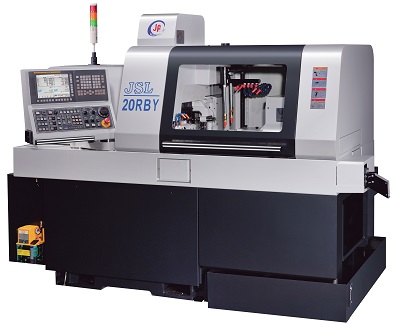

JSL-20RB / JSL-20RBY

JSL-20RB 5 lineárních os + dvě C - osy na hlavním a vedlejším vřetenu
JSL-20RBY 6 lineárních os + dvě C - osy na hlavním a vedlejším vřetenu
Řídicí systém Fanuc 32i - Model A
Motory poháněných os Fanuc
Max. průměr obrábění 20mm

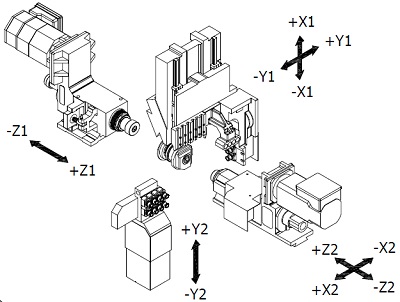

5(JSL-20RB) a 6(JSL-20RBY) lineárních os dovoluje
obrábět v překrytém čase
C - osa na hlavním a vedlejším vřetenu
Možnost mimo-osých operací
Zdvih na hlavním vřetenu 250mm

Technické parametry JSL-20RB / JSL-20RBY

Max. průměr obráběného materiálu………………………………………… 20mm
Průměr vrtání vřetene……………………………………………………….…….. 26,6mm
Počet os……………….……………………………………………………………………. 5+2 / 6+2
Řídicí systém dvoukanálový.……………………………………………………. Fanuc 32i-A
Max. otáčky hl. vřetene……………………………………………………………. 10000 ot/min
Max. otáčky protivřetene…………………………………………………………. 8000 ot/min
Rychloposuv……………………………………………………………………………… 24 m/min
Výkon hlavního vřetene…………………………………………………………… 3,7KW
Výkon protivřetene…………………………………………………………………… 2,2KW
Rozměry soustružnických nožů……………………………………………….. 12x12mm
Max. délka obrábění s pevným vod. pouzdrem…..…..…………….. 280mm
Max. délka obrábění s rotačním vod. pouzdrem…………………….. 250mm
Objem nádrže…………………………………………………………………………… 220 L
Napětí……………………………………………………………………………………….. 3x400V -50Hz
Příkon……………………………………………………………………………………….. 20KVA
Rozměry stroje………………………………………………………………………….. 2846x1284x2024
Váha stroje………………………………………………………………………………… 2670kg / 2700kg
