6 lineárních os + dvě C - osy na
hlavním a vedlejším vřetenu
37 nástrojových poloh z toho 19
poháněných
Řídicí systém Fanuc 32i-Model B
Motory poháněných os Fanuc
Max. průměr obrábění 42mm
Radiální a axiální vrtání možné
souběžně na obou vřetenech
Hydraulické upínání na hlavním
vřetenu umožňuje upínat
materiály s horší kvalitou
Hluboké vrtání na
hlavním vřetenu za použití
centrálního chlazení (středem
nástroje)

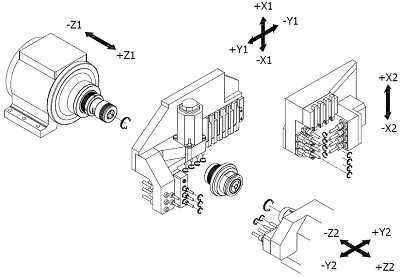

6 lineárních os dovoluje obrábět v překrytém čase
C - osa na hlavním a vedlejším vřetenu
Možnost mimo-osých operací
Max. průměr obráběného materiálu………………………………………… 42mm
Průměr vrtání vřetene……………………………………………………….…….. 58mm
Počet os……………….……………………………………………………………………. 6+2
Řídicí systém dvoukanálový.……………………………………………………. Fanuc 32i-B
Max. otáčky vřeten…………………………………………………………………. 6000 ot/min
Rychloposuv……………………………………………………………………………… 24 m/min
Výkon hlavního vřetene…………………………………………………………… 15KW
Výkon protivřetene…………………………………………………………………… 7,5KW
Rozměry soustružnických nožů……………………………………………….. 20x20mm
Max. délka obrábění s pevným vod. pouzdrem…..…..…………….. 220mm
Max. délka obrábění s rotačním vod. pouzdrem…………………….. 200mm
Max. délka obrábění bez vod. pouzdra……………………………………. 125mm
Objem nádrže pro kapalinu……………………………………………………… 480 L
Napětí……………………………………………………………………………………….. 3x400V -50Hz
Příkon……………………………………………………………………………………….. 40KVA
Rozměry stroje………………………………………………………………………….. 3380x2455x2155
Váha stroje………………………………………………………………………………… 7500kg
