DLOUHOTOČNÉ AUTOMATY
Stroje švýcarského typu / Swiss type lathe

JSL-20AB

5 lineárních os + dvě C - osy na hlavním a vedlejším vřetenu
Řídicí systém Fanuc 32i - Model A
Motory poháněných os Fanuc
Max. průměr obrábění 20mm
Bez vodícího pouzdra, zůstávají zbytky tyčí už od 50mm
5 lineárních os dovoluje obrábět v překrytém čase
C - osa na hlavním a vedlejším vřetenu
Možnost mimo-osých operací

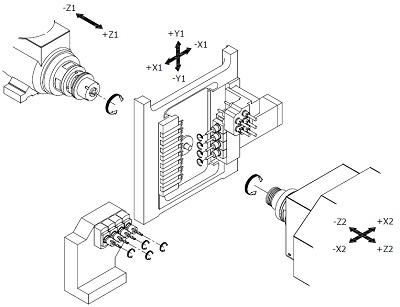

JSL-20AB_kin

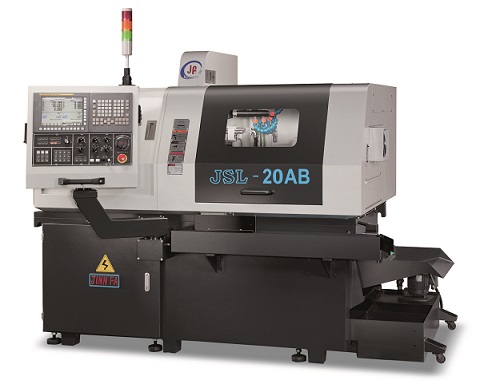

JSL-20AB_str

Technické parametry

Max. průměr obráběného materiálu………………………………………… 20mm
Průměr vrtání vřetene……………………………………………………….…….. 29mm
Počet os……………….……………………………………………………………………. 5+2
Řídicí systém dvoukanálový.……………………………………………………. Fanuc 32i-A
Max. otáčky vřeten…………………………………………………………………… 8000 ot/min
Rychloposuv……………………………………………………………………………… 24 m/min
Výkon hlavního vřetene…………………………………………………………… 3,7KW
Výkon protivřetene…………………………………………………………………… 2,2KW
Rozměry soustružnických nožů……………………………………………….. 12x12mm
Max. délka obrábění s pevným vod. pouzdrem…..…..…………….. 200mm
Max. délka obrábění s rotačním vod. pouzdrem…………………….. 150mm
Max. délka obrábění bez vod. pouzdra……………………………………. 45mm
Zbytek tyče bez vod. pouzdra…………………………………………………. od 50mm
Napětí……………………………………………………………………………………….. 3x400V -50Hz
Příkon……………………………………………………………………………………….. 15KVA
Rozměry stroje………………………………………………………………………….. 2605x1420x2150
Váha stroje………………………………………………………………………………… 2400kg
